Подробно
Описание

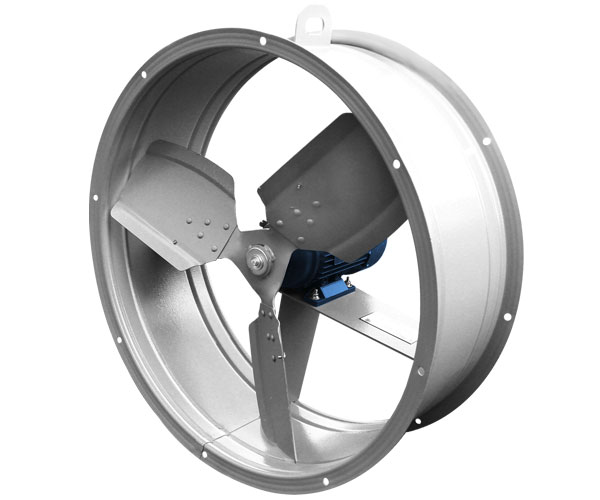

Вентилятор осевой ВО 06-300 и струйный ВС 10-400 — 7 типоразмеров, 39 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВОЭ-5.
Назначение
Осевые вентиляторы ВО 06-300 для общеобменной вентиляции и струйные ВС 10-400 для перемешивания воздуха в подземных автостоянках и протяжённых помещениях без сети воздуховодов.
Предназначены для применения в системах приточно-вытяжной вентиляции
Применяются в стационарных системах зданий и сооружений гражданского
Температура окружающей среды от -40 °С до +40
Вентиляторы ВО 06-300 из углеродистой стали
Вентиляторы ВО 06-300 (взрывозащищенные
Вентиляторы ВО 06-300 не применимы для
Конструкция
Низкого давления
Одностороннего всасывания
Для типоразмеров 3,15; 4; 5; 6,3; 8; 10-три лопатки на колесе.
Для типоразмеров 12,5-восемь лопаток на колесе.
Технические характеристики
Типоразмер
Габ. ЭД
Мощность ЭД, кВт
Частота ЭД, об/мин
L min, м3/ч
L max, м3/ч
P max, Па
P min, Па
Масса, кг.
№3,15
56B4
0,18
1500
1800
2700
50
20
12
63А2
0,37
3000
3700
5300
170
90
12
№4
56A4
0,12
1500
2100
3200
75
40
14
63A4
0,25
1500
2100
3200
75
40
15
71A2
0,75
3000
4100
6800
300
150
18
№5
63B4
0,37
1500
4800
7100
128
62
20
71A4
0,55
1500
4800
7100
128
62
22
№6,3
80A6
0,75
1000
6150
10000
93
50
35
80A4
1,1
1500
9100
15000
198
110
34
№8
80A6
0,75
1000
13900
18300
121
81
60
100S4
3
1500
21400
27800
296
193
75
№10
100L8
1,5
750
20800
27700
116
76
97
112MA6
3
1000
27700
36900
207
136
105,5
132S4
7,5
1500
41000
55000
460
300
114
№12,5
132S8
4
750
30800
47300
186
122
214
132M6
7,5
1000
40800
62300
330
230
235
Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.
Варианты изготовления
индекс
Назначение и материалы
–
Общепромышленное исполнение, материал – углеродистая сталь
В(В1)
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (накладки на лопатках РК)
ВК1
Взрывозащищенное исполнение, материал – нержавеющая сталь, латунь

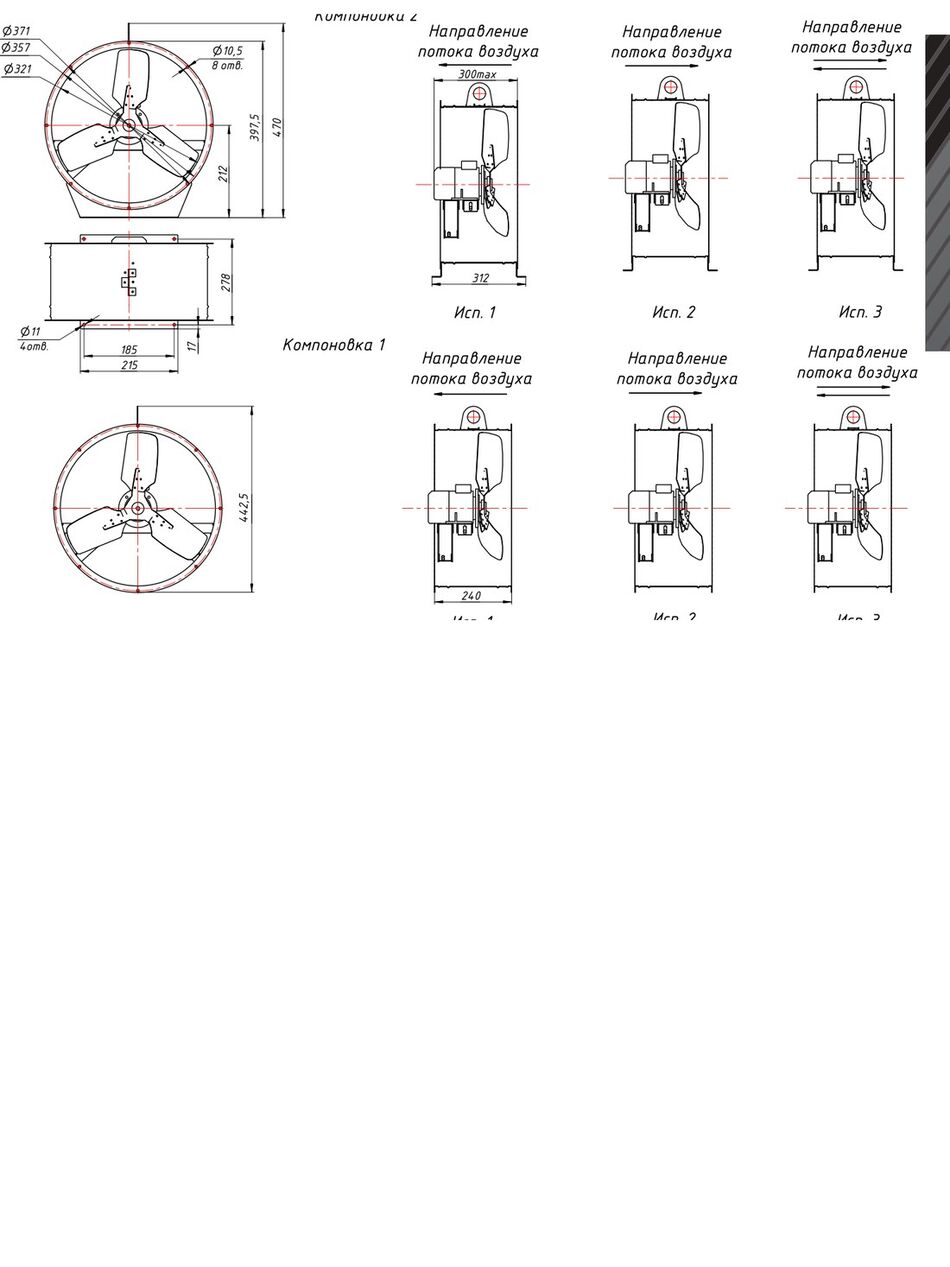

Габаритные и присоединительные размеры
ВО 06-300 № 3,15. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Комплектация
Изделие в сбореРабочее колесо и электродвигатель в обечайке
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
