Шкафы ШСАУ-1, ШСАУ-2

Шкафы ШСАУ-1 и ШСАУ-2 — шкафы систем автоматического управления приточными и приточно-вытяжными установками, центральными кондиционерами с рекуперацией тепла и холода, группами вентиляторов и другими элементами систем ОВКВ.

Технические характеристики

Конструкция

Шкафы разрабатываются индивидуально по техническому заданию или опросному листу и изготавливаются по ТУ 4236-037-4014153-01. Устройство выполняется либо шкафом-моноблоком, совмещающим автоматику и силовую часть, либо комбинацией из отдельного шкафа управления и силовых щитов.

Сетевой фидер, силовые выходы на управляемые устройства и внешние связи вводятся через кабельные вводы на верхней стенке шкафа. Шкаф оснащён запираемой дверцей, на которой размещены органы управления и индикации. Вид климатического исполнения — УХЛ3, УХЛ4 или ТС4 по ГОСТ 15150.

Принцип работы

Шкаф собирает сигналы датчиков, отрабатывает алгоритм работы установки и коммутирует силовые цепи вентиляторов, приводов клапанов и насосов, обеспечивая защиту и распределение энергии по электроприёмникам. Область применения — административно-бытовые, жилые, торговые и производственные здания, газовая и нефтехимическая промышленность.

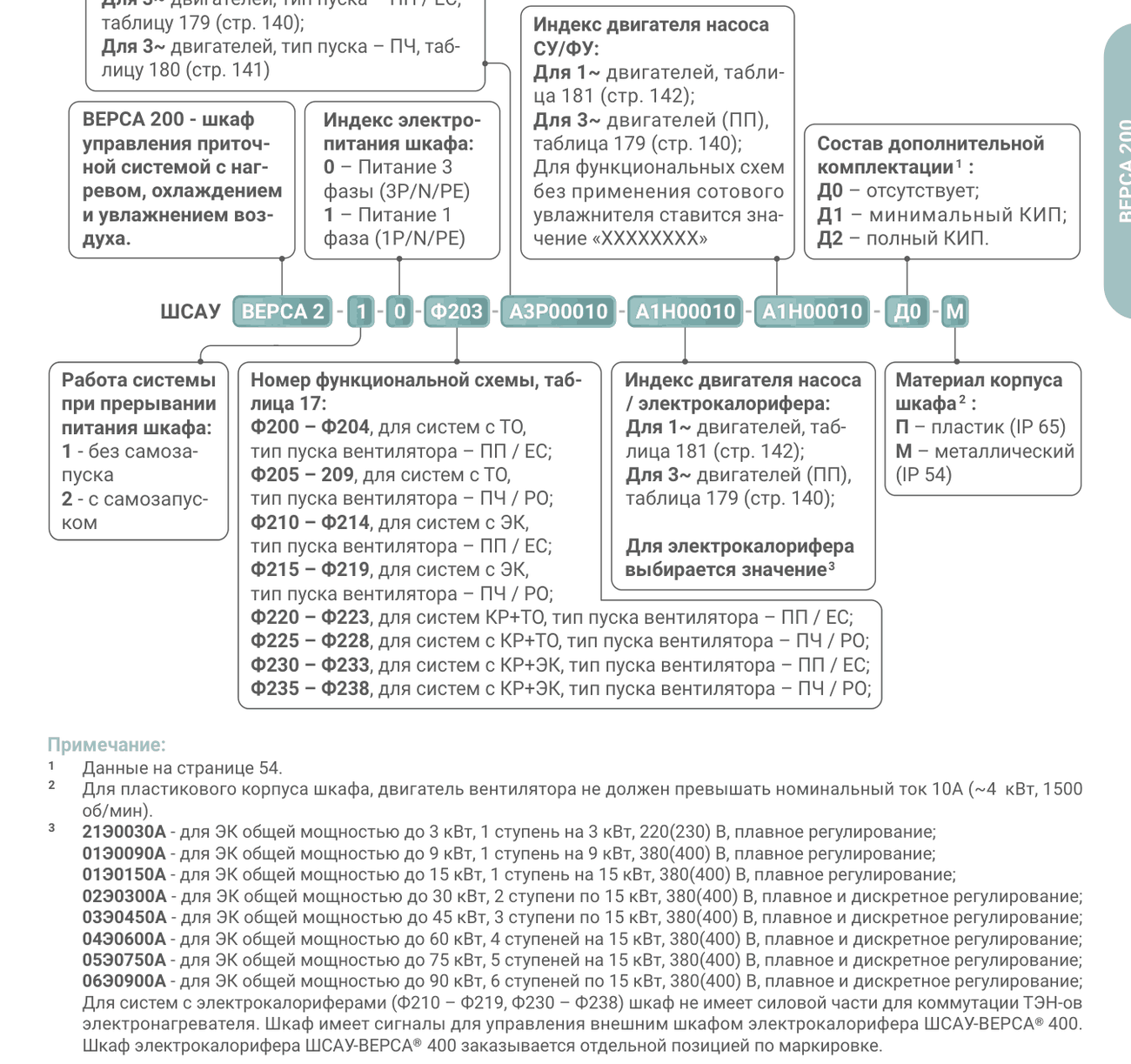

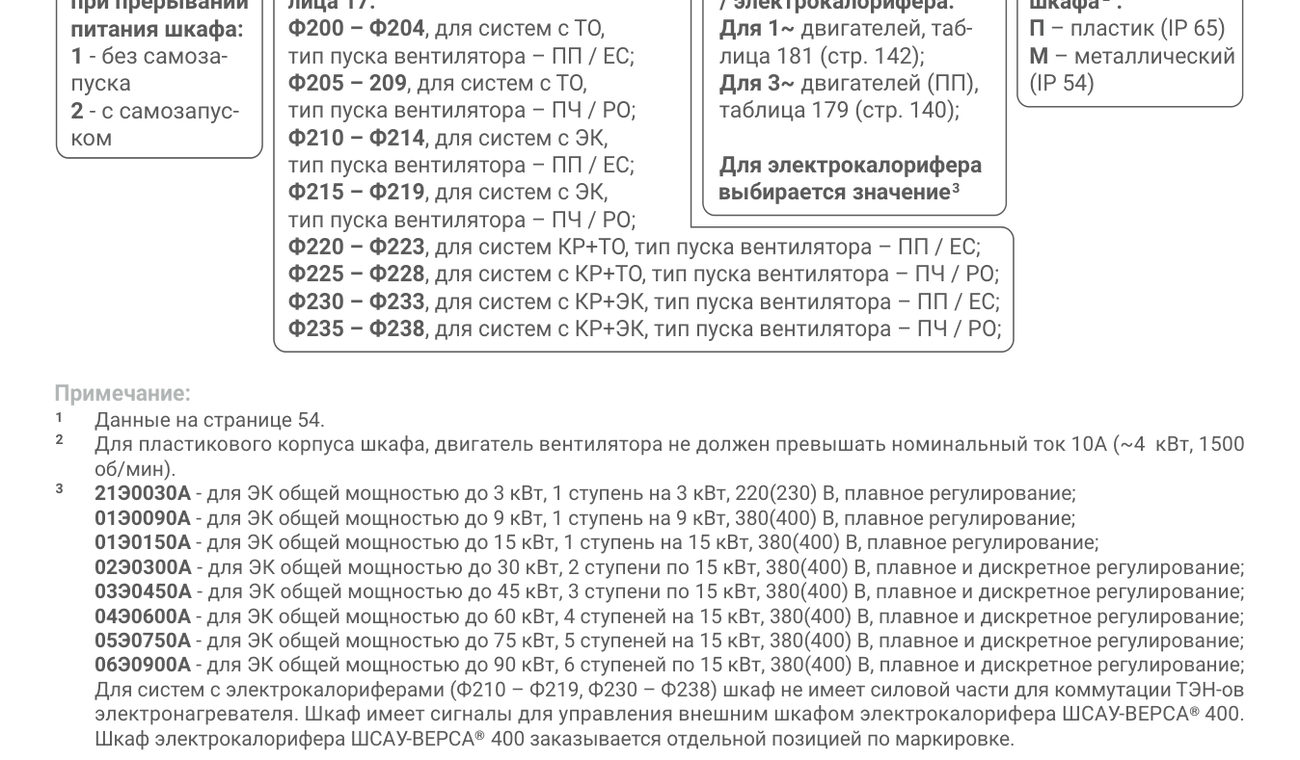

Исполнения и обозначения

Как подобрать

• Тип и состав вентиляционной установки, число и мощность управляемых устройств
• Компоновка: шкаф-моноблок или раздельные шкаф управления и силовые щиты
• Климатическое исполнение УХЛ3, УХЛ4 или ТС4 по условиям помещения
• Требуемые алгоритмы: рекуперация, защита теплообменника, каскад вентиляторов
• Необходимость диспетчеризации и передачи сигналов во внешнюю систему

Монтаж и обслуживание

• Шкаф крепят на стену или ставят на основание с сохранением доступа к дверце
• Кабели заводят через вводы на верхней стенке, силовые и слаботочные разводят раздельно
• После монтажа проверяют затяжку клемм, сопротивление изоляции и уставки защит
• Органы управления и индикации оставляют доступными без демонтажа соседнего оборудования
• Периодически очищают шкаф от пыли и протягивают силовые соединения

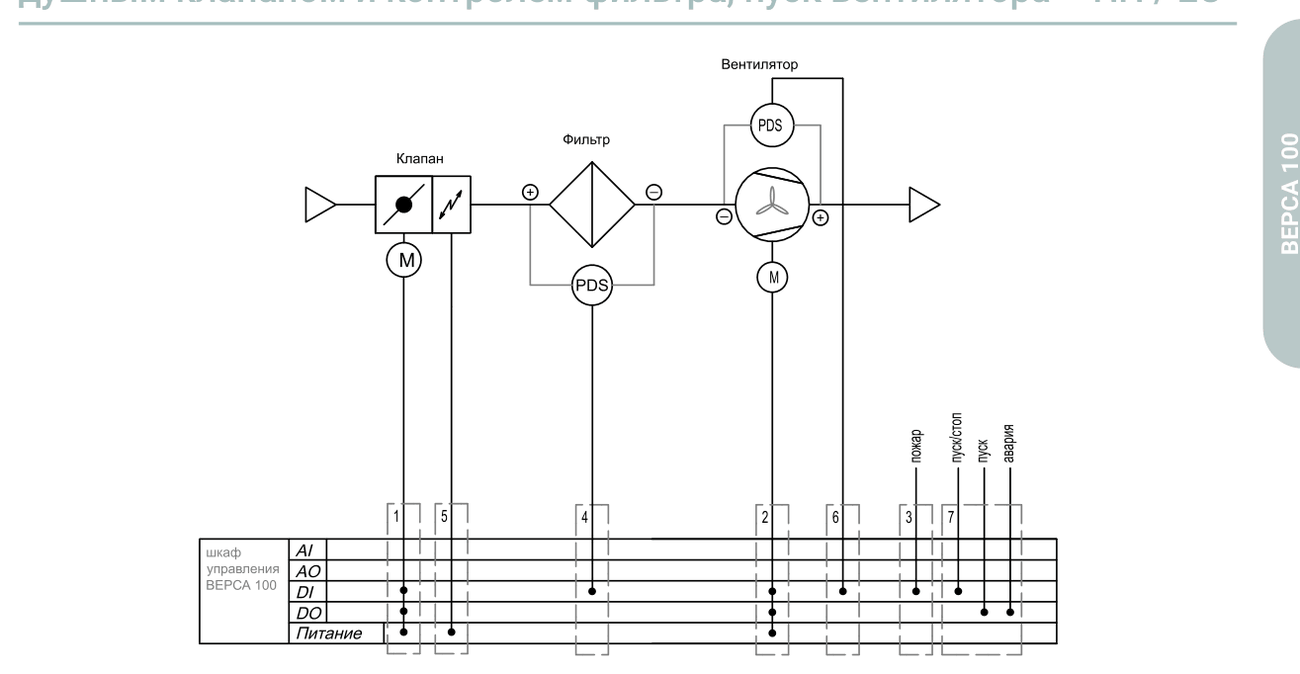

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
