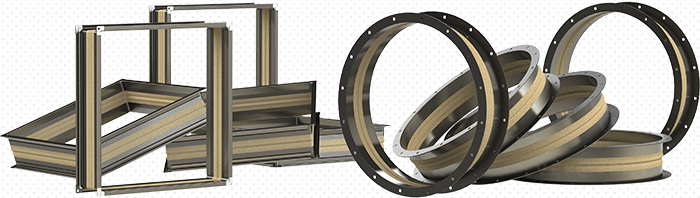

Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа гибкие вставки и виброизоляторы. Назначение Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами. Конструкция Вставки гибкие вентиляторов ВР-80-70 и ВР-280-46 — могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы. На вставках ВГ-ВР-Н для фланца используется шина специального профиля. Вставки гибкие вентиляторов ВРК — могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВРК для фланца используется шина специального профиля. Вставки гибкие вентиляторов ВО —Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВО применяется фланец из полосы. Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки. Условия эксплуатации Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69. • температура окружающей среды: • от -45 до +40°С для умеренного климата, • от -10 до +45°С для тропического климата

ВСТАВКИ ГИБКИЕ ВЕНТИЛЯТОРА ВГ-ВРК НА СТОРОНЕ ВСАСЫВАНИЯ
Обозначение	Размеры, мм				Масса, кг	Габаритные и присоединительные размеры
	a	M	b	d
ВГ-ВРК-1,6	225	247	20	9	2,1
ВГ-ВРК-1,8	250	272			2,3
ВГ-ВРК-2,0	280	302			2,5
ВГ-ВРК-2,25	315	337			2,7
ВГ-ВРК-2,5	355	386	30	13	3
ВГ-ВРК-2,8	400	431			3,5
ВГ-ВРК-3,15	450	481			3,8
ВГ-ВРК-3,55	500	531			5,5
ВГ-ВРК-4,0	560	591			6
ВГ-ВРК-4,5	630	661			6,7
ВГ-ВРК-5,0	710	741			7,5
ВГ-ВРК-5,6	800	831			8
ВГ-ВРК-6,3	900	931			8,5
